在工业自动化场景中，埃斯顿机器人的稳定运行，离不开管线包这一“隐形守护者”。作为机器人信号传输、动力供给的“生命线”，管线包不仅要完美适配机器人型号，更要匹配实际作业工况——选对了，能减少30%以上的机器人突发停机故障，延长设备使用寿命；选错了，不仅会频繁出现线缆磨损、信号干扰，还会增加后期维护成本，拖累生产效率。

很多采购、技术人员面对埃斯顿繁杂的机器人型号和管线包配件，有的常常陷入“无从下手”的困境：ER50-2100该配哪种支架？外置弹簧和伸缩支架有什么区别？炮筒型管线包适合什么场景？有的觉得很简单，随便买一根回来自己随便安装，最后发现一堆问题。
今天，就用通俗的语言，结合埃斯顿热门机器人型号与管线包方案，教你一步到位选对管线包，新手也能轻松上手。

重点拆解：4类核心配件，对应场景一文分清

结合你提供的埃斯顿机器人管线包方案，我们重点解读4类高频配件的适用场景，帮你快速对应——不用死记硬背，看工况对号入座即可：

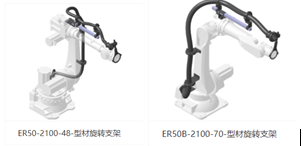

1. 型材旋转支架：灵活旋转，适配中轻负载短臂展

适配型号：ER50-2100（-48规格）、ER50B-2100（-70规格）

这类配件的核心优势的是“灵活旋转”，专为臂展2100mm、负载50kg左右的中轻负载机器人设计，比如ER50系列。适合机器人运动轨迹以旋转为主、作业范围相对固定的场景，如小型零部件搬运、简单装配、上下料等。

其中，-48和-70是支架的规格差异，主要对应管线包的安装尺寸和承载能力：-48规格适配管线数量较少、线缆较细的场景，-70规格则适配管线更多、需要更强支撑力的场景，可根据实际线缆数量灵活选择。

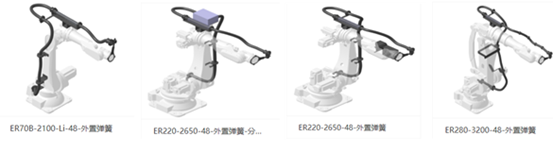

2.外置弹簧：缓冲减震，适配高频弯曲工况

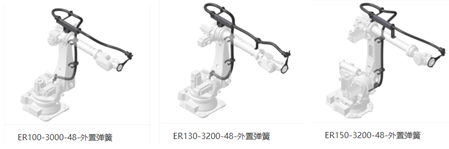

适配型号：ER70B-2100-Li（-48规格）、ER220-2650（-48规格，含分段带电气盒款）、ER280-3200（-48规格）、ER100-3000（-48规格）、ER130-3200（-48规格）、ER150-3200（-48规格）

外置弹簧是管线包的“缓冲神器”，核心作用是吸收机器人运动时的线缆张力，减少高频弯曲、拉伸带来的磨损，尤其适合机器人关节运动频繁、管线需要反复弯折的场景，比如复杂装配、焊接、物料分拣等。

需要注意两个细节：一是ER220-2650有两种外置弹簧方案，普通款适合常规工况，“分段带电气盒”款则适合管线较长、需要分路段保护，且对电气控制有额外需求的场景，能更好地整理管线、保护电气元件；二是-48规格是这类配件的通用适配规格，适配负载70kg到280kg、臂展2100mm到3200mm的机器人，兼容性较强。

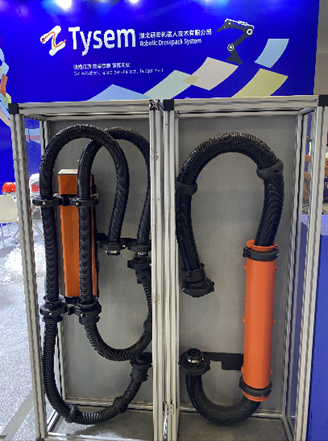

3. 炮筒型管线包：强效防护，适配复杂恶劣工况

适配型号：ER170-2650（-70规格）、ER220-2650（-70规格）

炮筒型管线包的核心优势是“高强度防护”，外形类似炮筒，能全方位包裹管线，抵御外部粉尘、油污、碎屑的侵蚀，同时防止管线在剧烈运动中变形、破损，适合作业环境复杂的场景，如机械加工、铸造、喷涂等有粉尘、油污的工况。

适配的ER170-2650、ER220-2650均为臂展2650mm的机器人，-70规格的炮筒能提供更强的防护力和支撑力，适配管线较粗、防护需求高的场景，是复杂工况下的首选。

精准对应表：埃斯顿机器人与管线包，直接对号入座

为了方便大家快速查找，整理了你提供的所有型号对应关系，打印出来贴在工位上，选型再也不迷路（注：STP方案均为各型号的标准适配基础方案，搭配对应配件即可投入使用）：

选型避坑：4个关键提醒，少走弯路

很多人选型时容易陷入“只看型号、不看工况”“贪图便宜选劣质配件”的误区，最后导致管线包频繁损坏、机器人停机。结合行业经验，给大家3个避坑提醒，

1：不盲目选规格，按需匹配：比如-48和-70规格，不是越大越好，而是根据线缆数量、粗细选择——线缆少、较细，选-48规格即可；线缆多、较粗，再选-70规格，避免浪费。

2;工况优先于型号：同一机器人型号，不同工况可能需要不同配件。比如ER220-2650，若作业环境有粉尘、油污，选炮筒型；若运动轨迹高频弯曲，选外置弹簧型，按需选择才合理。

3；关注材质适配：高温环境优先选耐高温的PA材质，潮湿、腐蚀性环境选耐腐蚀性强的PU材质，避免材质不适导致管线包加速老化。

最后总结：选型其实很简单

埃斯顿机器人管线包选型，本质上就是“先认机器人型号（负载+臂展），再看作业工况，最后对号入座选配件”。记住三个核心步骤：① 确定机器人ER系列型号的负载和臂展；② 根据作业场景（旋转、伸缩、高频弯曲、复杂环境）选择配件类型；③ 对照型号对应表，确认配件规格，就能零出错选型。

管线包虽小，却是机器人稳定运行的关键。选对适配的管线包，不仅能减少故障、延长设备寿命，更能提升生产效率，让埃斯顿机器人真正发挥最大价值。如果对照表格仍有疑问，可结合具体作业工况，进一步确认配件适配细节哦～
